产品描述
此装置是利用永磁性材料所产生的磁力,将铁屑吸附在排屑机的工作面板上,利用壳体内部链条带动磁性材料,将铁屑输送至指定的排屑地点或集屑箱中。可用于输送干式加工过程中产生的粉状、颗粒状及长度小于100mm的铁屑,或将冷却液中的碎铁屑(不包括粉状)分离。
应用场景
可广泛应用于数控机床、组合机床、加工中心、齿轮加工机床、钻、铣、镗、铰、拉等机械加工设备和自动线的铁屑输送。工作面板与壳体密封可靠,运转平稳,噪声低,定量排屑不产生过载,使用寿命长。根据主机可任意配置安放。可单机工作也可与主机联动,亦可做为小型工件的输送装置。
技术参数

主要技术参数表 单位:mm
型号 |
B |
B1 |
H(m) |
H1 |
H2、L1 |
L(m) |
α |
排屑量(kg/min) |
电机功率(kw) |
冷却泵流量(L/min) |
DCP250 |
250 |
>350 |
0~3.00 |
170、204 |
客 |
0.60~10.00 |
0° 30° 45° 60° |
100 |
0.2~0.75 |
25 50 100 200 300 |
DCP300 |
300 |
>400 |
0~5.00 |
0.60~30.00 |
150 |
0.2~1.5 |
||||
DCP350 |
350 |
>450 |
0~10.00 |
200 |
||||||
DCP400 |
400 |
>500 |
250 |
0.4~1.5 |
||||||
DCP450 |
450 |
>550 |
300 |
|||||||
DCP500 |
500 |
>650 |
400 |
|||||||
DCP550 |
550 |
>750 |
500 |

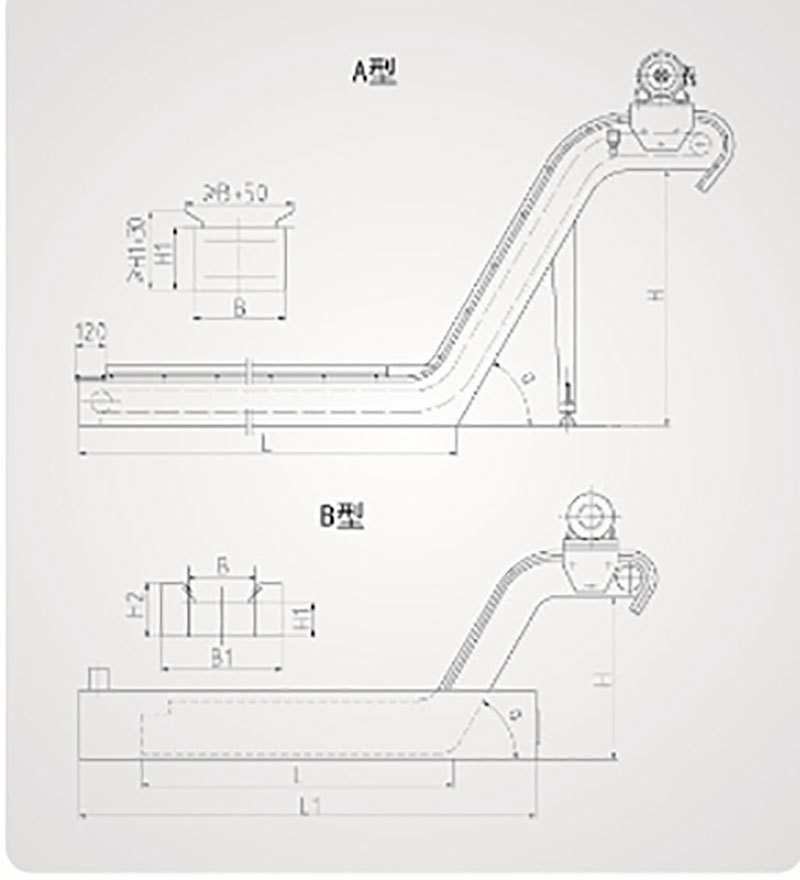

注:A型无水箱;B型配水箱。并可根据客户所需尺寸和要求设计与制造。
