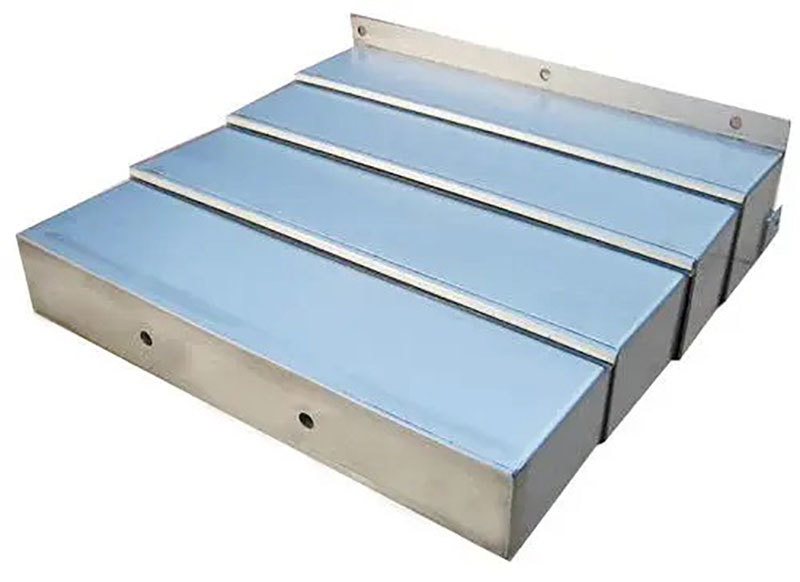

钢板防护罩

钢板防护罩主要由主面板、支撑板、滑片或滑轮、铰链机构、刮屑条、缓冲橡胶垫、护罩连接板等基本结构组装而成

详细信息

  结构
  钢板防护罩主要由主面板、支撑板、滑片或滑轮、铰链机构、刮屑条、缓冲橡胶垫、护罩连接板等基本结构组装而成
  材质
  均采用国内外优质材料,常用的有SUS304、1Cr13 、冷轧 板等,并采用精度较高的激光切割机和精密数控折弯机进行加工
  技术参数
  根据机床的实际运行范围和运行速度可计算较为准确的钢板护罩节数以及选用合理的附件(如:运行速度≤10m/min, 可选用耐磨滑片或滚轮;运行速度≥36m/min,需选用铰链机构、铜轮等附件);
  一般情况下,钢板防护罩的节数应尽可能的少,这样既可以减小护罩的重量,降低成本,也可以提高其运行特性;
  设计的伸缩比例一般在3:1~5:1之间
  应用
  钢板防护罩以其优质的特性,被广泛应用在机械设备行业中,包括普通机床,数控机床,数控加工中心(立式、卧式)等
  主要特点
  1.钢板防护罩的每一节之间的贴合度较为紧密,且不影响运行速度,能够更为有效的起到防尘、防铁屑、防冷却液等外界物体;
  2.其质量优,寿命长,外形美观,应用在机床上可以踩踏不变形
  形状分类:

1

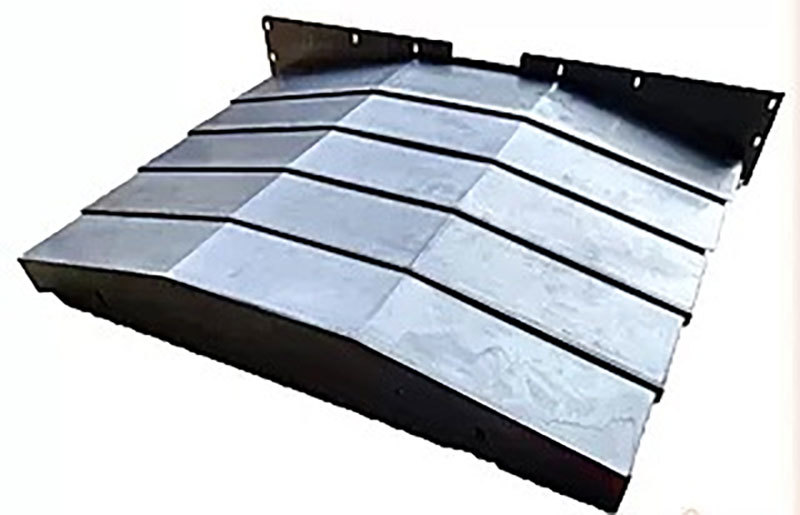

  T1:

1

  T2:

1

  T3:

1

  产品参数:
  技术参数
  Lmax=防护罩的最大拉伸
  Lmin=防护罩的最小压缩
  S=行程长度
  W=防护罩外宽
  Wi=防护罩内宽
  d=导轨中心距
  h=防护罩外高
  hi=防护罩内高
  H=最小高度
  n=防护罩的节数
  B=防护罩两端法兰
  订购参数

1


参数代码

参数名称

参数值

说明

备注

检测结果

Lmax

防护罩最大拉伸



机床的运行范围(必填)





Lmin

防护罩最小拉伸









S

防护罩行程



机床的最大行程(可选)





W

防护罩外宽



必填





Wi

防护罩内宽



必填





W0

最小高度



选填





h

防护罩外高



必填





h1

防护罩内高



必填





d

导轨中心距



必填





d1

端板到导轨距离



必填







附件选配



选填







防护罩材质



材质/表面处理(选填)







导轨型号



型号或尺寸(附图)必填







机床运行速度



必填







安装方式



水平/垂直/其它(选填)







安装机台型号



选填







使用环境



是否有大量碎屑(选填)





订货单位



送货地址



联系方式



送货方式

空运 陆运 加急 其它:

订购时需提供上述数据、CAD图纸或机床三维图(.stp / .x-t / .igs 等格式),我司方可进行评估设计

如订购防护罩有特殊要求,请在备注栏填写或直接与我司进行联系沟通;若无要求,则按照我司标准制作

导轨部分防护设计需提供详细图纸说明

如订购方提供完整防护罩图纸,请注明与导轨之间是否留有余量

我方在送货时会将此单随产品一起发出

  该表客户可以自行下载
