柔性盔甲式防护罩

K为盔甲片的卡扣，在伸缩空间不充足时，必须交叉装配

分类：

详细信息

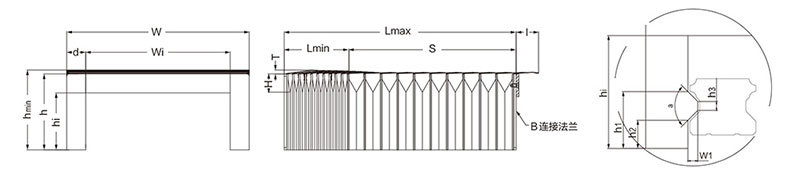

　　技术参数：

　　K为盔甲片的卡扣，在伸缩空间不充足时，必须交叉装配　　T为护罩压缩后盔甲片厚度

　　Lmax=防护罩的最大拉伸

　　Lmin=防护罩的最小压缩

　　S=行程长度

　　W=防护罩外宽

　　Wi=防护罩内宽

　　h=防护罩外高

　　hi=防护罩内高

　　H=防护罩的折高

　　n=防护罩的折数

　　D=防护罩的布料

　　A=防护罩骨架

　　B=防护罩两端法兰

　　H≤h-hi或H≤(W-Wi)/2（两侧对称）；若无特殊说明，防护罩两端法兰均采用Q235材质，盔甲片为SUS304

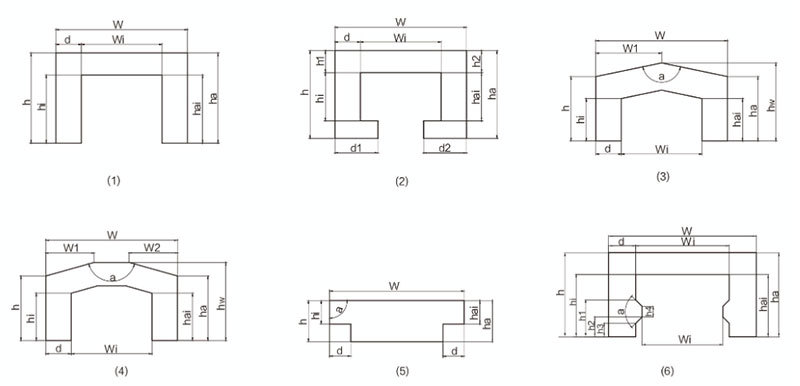

　　形状：

基本形状

异形防护罩

　　订购参数：

参数代码	参数名称	参数值	说明	备注	检测结果
Lmax	防护罩最大拉伸		机床的运行范围（必填）
Lmin	防护罩最小拉伸
S	防护罩行程		机床的最大行程（选填）
I	盔甲片伸出长度		选填
W	防护罩外宽		必填
Wi	防护罩内宽		必填
h	防护罩外高		必填
h1	防护罩内高		必填
hmin	机床安装最小高度		选填
H	防护罩折高		范围:10mm-55mm（选填）
B	连接法兰		材质/表面处理（选填）
	防火要求	是否	选填
	导轨型号		型号或尺寸（附图）必填
	机床运行速度		必填
	安装方式		水平/垂直/其它（选填）
	安装机台型号		选填
	使用环境		是否有大量碎屑（选填）
订货单位			送货地址
联系方式			送货方式	空运陆运加急其它：
订购时需提供上述数据、CAD图纸或机床三维图（.stp / .x-t / .igs 等格式），我司方可进行评估设计如订购防护罩有特殊要求，请在备注栏填写或直接与我司进行联系沟通；若无要求，则按照我司标准制作导轨部分防护设计需提供详细图纸说明如订购方提供完整防护罩图纸，请注明与导轨之间是否留有余量我方在送货时会将此单随产品一起发出
