柔性风琴式防护罩

风琴护罩主要应用于保护那些没有大量的切削屑，但是仍非常重要的精密传动元件，例如线性滑轨和硬轨。

分类：

详细信息

　　产品描述：

　　风琴护罩主要应用于保护那些没有大量的切削屑，但是仍非常重要的精密传动元件，例如线性滑轨和硬轨。

　　风琴护罩能够保护导轨免受外力或污染源的破坏，减少机器的运动阻力，从而延长机器的使用寿命，降低停机率。

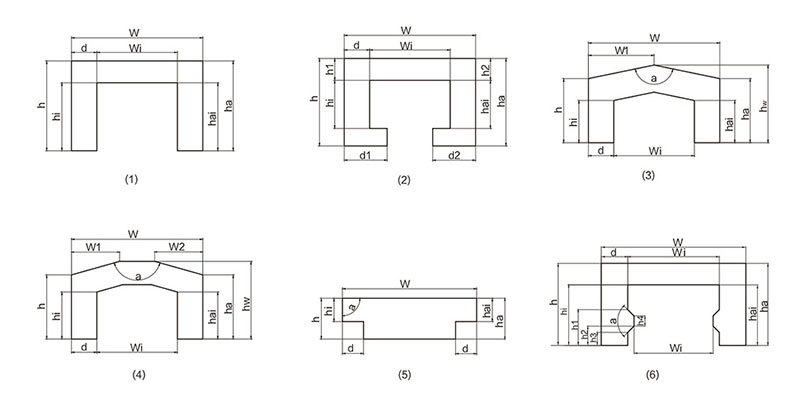

　　形状分类：

基本形状

异形形状

　　技术参数：

　　Lmax=防护罩的最大拉伸

　　Lmin=防护罩的最小压缩

　　S=行程长度

　　W=防护罩外宽

　　Wi=防护罩内宽

　　h=防护罩外高

　　hi=防护罩内高

　　H=防护罩的折高

　　n=防护罩的折数

　　D=防护罩的布料

　　A=防护罩骨架

　　B=防护罩两端法兰

　　H≤h-hi或H≤(W-Wi)/2（两侧对称）

　　采购参数

参数代码	参数名称	参数值	说明	备注	检测结果
Lmax	防护罩最大拉伸		机床的运行范围（必填）
Lmin	防护罩最小拉伸
S	防护罩行程		机床的最大行程（可选）
W	防护罩外宽		必填
Wi	防护罩内宽		必填
h	防护罩外高		必填
h1	防护罩内高		必填
H	防护罩折高		范围:10mm-55mm（可选）
B	连接法兰		材质/表面处理（选填）
	防火要求	是否	选填
	导轨型号		型号或尺寸（附图）必填
	机床运行速度		必填
	安装方式		水平/垂直/其它（选填）
	安装机台型号		选填
	使用环境		是否有大量碎屑（选填）
订货单位			送货地址
联系方式			送货方式	空运陆运加急其它：
订购时需提供上述数据、CAD图纸或机床三维图（.stp / .x-t / .igs 等格式），我司方可进行评估设计如订购防护罩有特殊要求，请在备注栏填写或直接与我司进行联系沟通；若无要求，则按照我司标准制作导轨部分防护设计需提供详细图纸说明如订购方提供完整防护罩图纸，请注明与导轨之间是否留有余量我方在送货时会将此单随产品一起发出
