链板式排屑机（LP）

此装置是将机械加工过程中产生的短屑、长屑及团屑收集并输送至集屑箱中的机床辅助设备。输送效率高、输送速度选择范围大。

分类：

机床排屑机

立即咨询

返回列表

详细信息

　　产品描述

　　此装置是将机械加工过程中产生的短屑、长屑及团屑收集并输送至集屑箱中的机床辅助设备。输送效率高、输送速度选择范围大。链板结构为铰接多球面形式，细小切屑也不易粘附在链板上。材质选用优质不锈钢板，主要零部件均经耐磨及耐腐蚀处理。工作运转平稳、无噪音，配有机械过载保护，安全可靠。(电气过载报警装置可选配)

　　应用场景

　　可广泛应用于数控机床、组合机床、加工中心、专机、流水线、自动线的切屑输送，亦可做为小型工件的输送装置。

　　技术参数

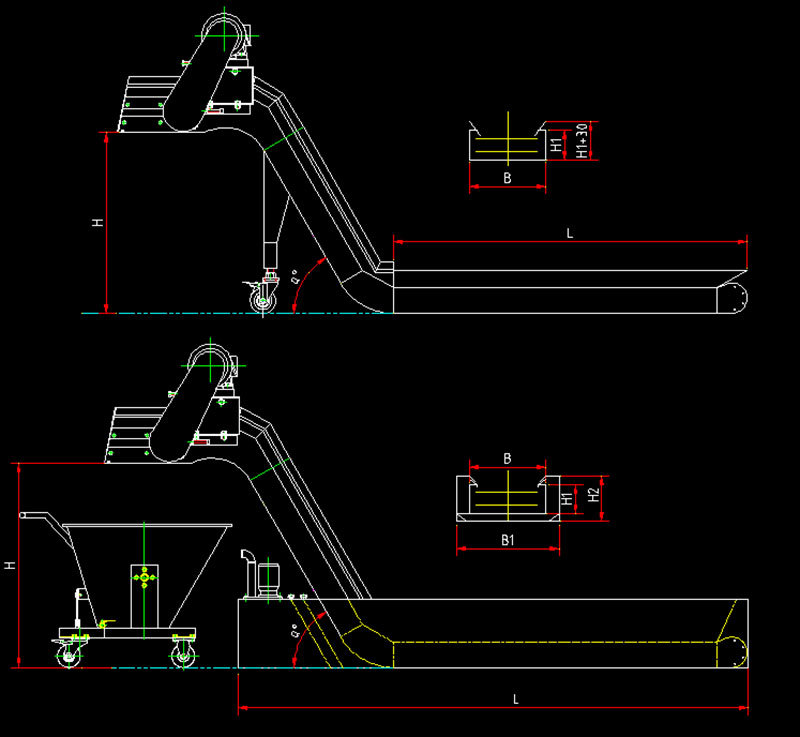

　　主要技术参数表

型号	B	B1	H(m)	H1	H2、L1	L(m)	α	排屑量（kg/min）	电机功率（kw）	冷却泵流量（L/min）
DLP250	250	>350	0~2.00	100	客户自定	0.60~5.00	0° 30° 45° 60°	15	0.2~0.4	25 50 100 200 300
DLP300	300	>400	0~3.00	100		0.60~10.00		20	0.2~0.75
DLP350	350	>450	0~5.00	100、175、205		0.60~30.00		30	0.2~1.5
DLP400	400	>500	0~5.00	100、175、205				40
DLP450	450	>550	0~10.00	175、205				50
DLP500	500	>650						60
DLP550	550	>750						70
